De module "SmallStorm"
In elke Halloween decor is onweer en bliksem een belangrijk onderdeel om het decorum compleet te maken. Daar komt deze mooie module "SmallStorm" om de hoek kijken. Deze module zorgt, met het geluid van onweer, dat je een realistische bliksem krijgt. Nee, dit is geen veredelde lichtorgel maar een module die het geluid van de bliksem filtert en en dan uitstuurt naar een LED schijnwerper op 230 Volt. Het enige wat jij hoeft te doen, is met een MP3 speler het geluid van een onweer naar "SmallStorm" te sturen en op de uitgang een LED schijnwerper te zetten (230 Volt, gewoon met de stekker). Hoe mooi kan dan een onweersstorm zijn!
De module is nu in ontwerpfase. De schema's worden nu getekend en berekend, daarna komt de testfase.
Het filter dat het geluid van de bliksem moet scheiden, is getest en blijkt super te werken. Voor de technische mensen onder ons, we hebben via testen ontdekt dat het geluid van de bliksem overeen komt met "kraken" van de lucht. Deze frequentie zit tussen de 900 Hz en 1200 Hz. Dit geluid splitsen we met dit filter van het hoofdgeluid.

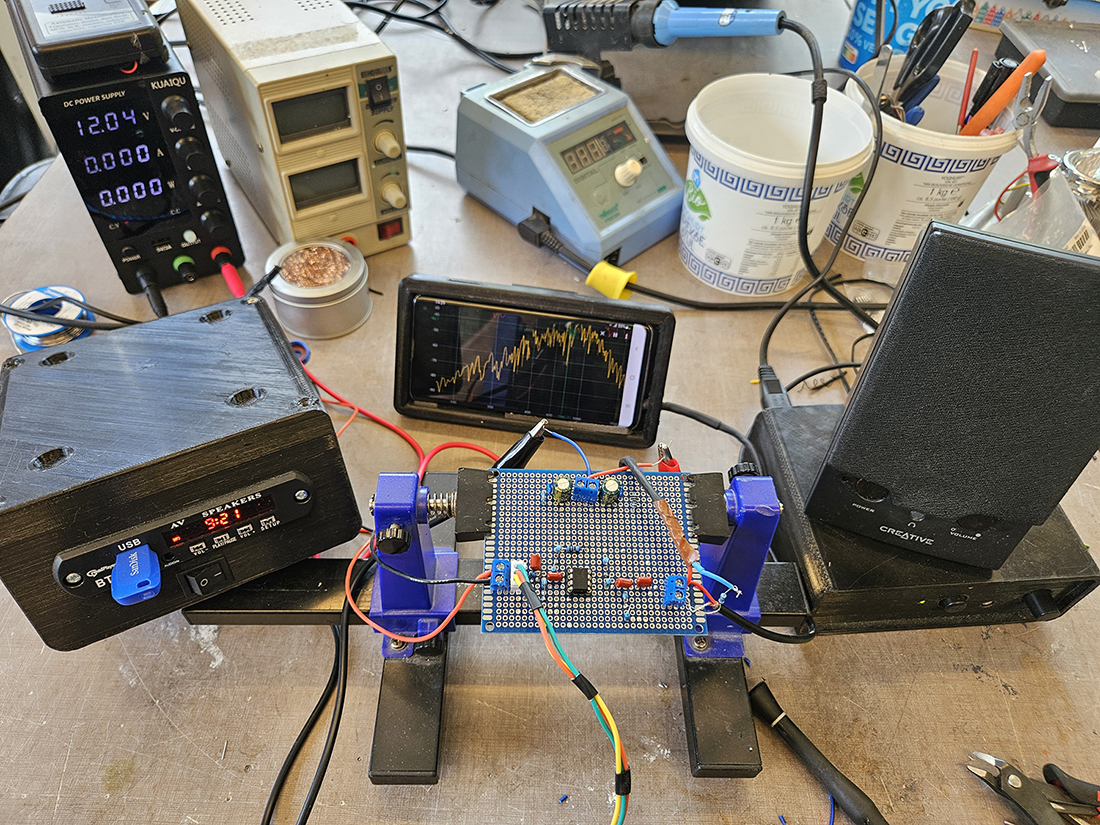

O ja, zie je dat "ding" met die "grafiek"? Dat is een spectrum analyzer. Deze laat de uitslag zien van 10 Hz tot 20 Khz. Zo kunnen we precies zien welke frequentie en doorgelaten word. We "voeden" het filter een witte ruis (daar zitten alle frequenties in en dat klinkt als een storm) en dan kunnen we aan de spectrum analyzer zien welke frequenties er doorgelaten word. De spectrum analyzer is gemaakt van een oude Samsung telefoon.
Inmiddels zijn we al weer een stuk verder. Al de componenten (zie de video hieronder) hebben we samengevoegd tot een printplaat. En natuurlijk hebben we gelijk deze bezet met de componenten die erop horen.

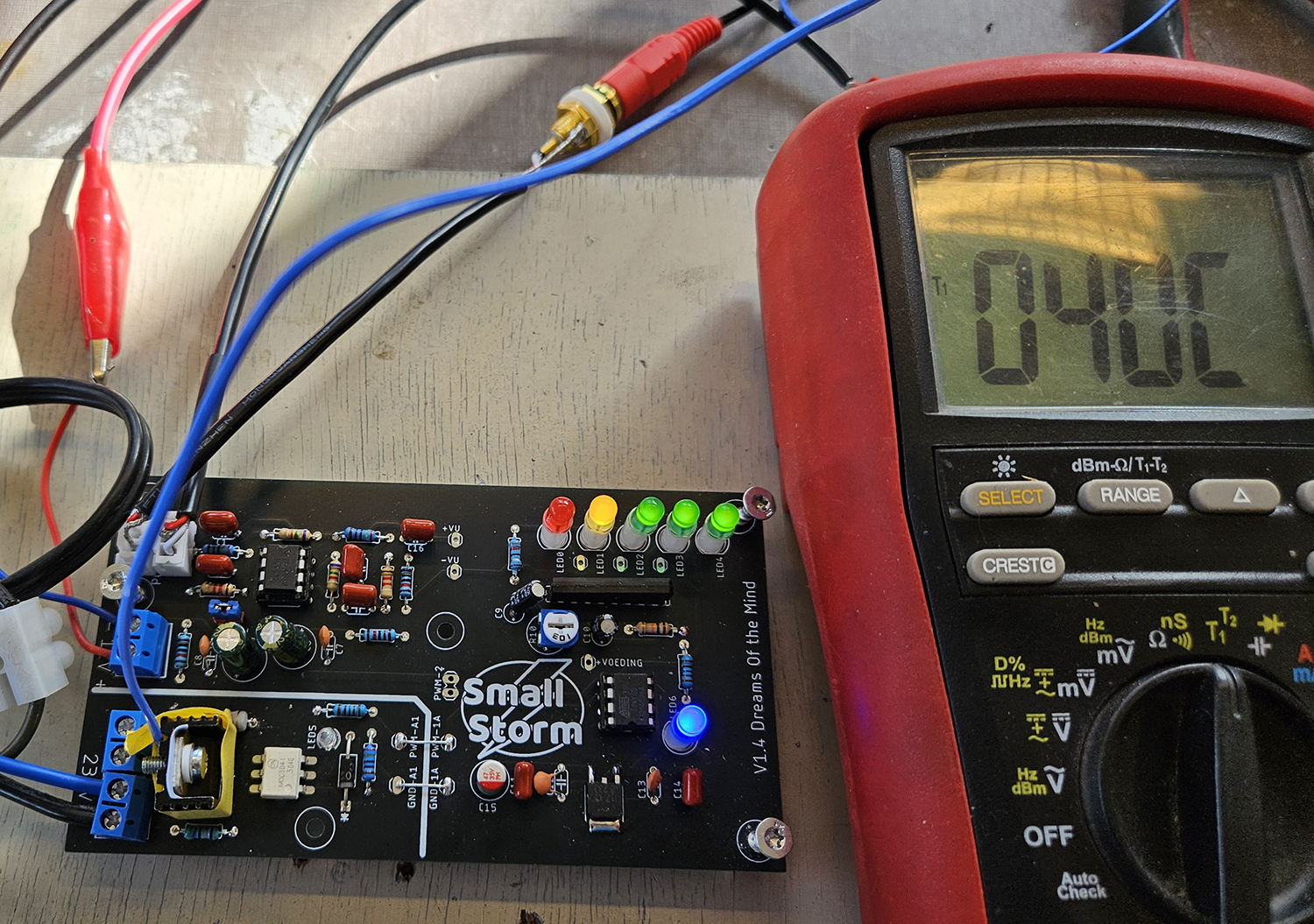

Nu is het een kwestie van uittesten of alles goed werkt maar ook of het geschikt is voor het vermogen dat we willen vermelden. We willen dat de module geschikt is voor 1000 Watt. Dus we testen met 1150 Watt, want we willen weten of het veilig is. Met vol knipperen (wat in een gewone situatie niet voorkomt) word het component 64 graden. Bij normaal gebruik is dit 40 graden. Het component kan 25 Ampère aan. We testen het hier met 5 Ampère. Netjes toch? Binnenkort komt de volgende video!
